«کابل جوش چند بگیرم؟» جوابِ کوتاه: برای اینورترِ تا ۱۶۰ آمپر کابلِ ۱۶ میلی‌مترمربع، برای ۲۰۰ آمپر کابلِ ۲۵، برای ۲۵۰ تا ۳۰۰ آمپر کابلِ ۳۵ و برای ۴۰۰ آمپر کابلِ ۵۰ میلی‌مترمربع مناسب است؛ به شرطی که مجموعِ طولِ کابلِ انبر و اتصال حدودِ ۱۰ متر باشد. اگر کابل بلندتر است یک سایز بالاتر بگیرید. فیشِ کابل هم باید با سایزِ کابل و مادگیِ دستگاه جور باشد.
فیش‌های اینورتر در دستهٔ فیش فهرست شده‌اند.
جدولِ سایزِ کابل جوش بر اساسِ آمپر
| آمپرِ جوشکاری | کابلِ مسی تا مجموعِ ۱۰ متر | کابل برای مجموعِ ۲۰ تا ۳۰ متر |
|---|---|---|
| تا ۱۰۰ | ۱۰ میلی‌مترمربع | ۱۶ |
| ۱۲۰ تا ۱۶۰ | ۱۶ | ۲۵ |
| ۲۰۰ | ۲۵ | ۳۵ |
| ۲۵۰ تا ۳۰۰ | ۳۵ | ۵۰ |
| ۴۰۰ | ۵۰ | ۷۰ |
| ۵۰۰ | ۷۰ | ۹۵ |
«مجموعِ طول» یعنی کابلِ انبر به‌اضافهٔ کابلِ اتصال، چون جریان هر دو را طی می‌کند. کابلِ نازک یا بلند ولتاژ را می‌خورد: قوس ضعیف و ناپایدار می‌شود، الکترود می‌چسبد و خودِ کابل داغ می‌کند. این جدول برای کابلِ مسی است؛ کابلِ آلومینیومیِ مس‌اندود (CCA) برای همان آمپر باید یک تا دو سایز ضخیم‌تر باشد.
مسِ خالص یا آلومینیومِ مس‌اندود؟
| ویژگی | مس | آلومینیومِ مس‌اندود (CCA) |
|---|---|---|
| رسانایی | بیشتر | حدودِ دوسومِ مس |
| وزن | سنگین‌تر | سبک‌تر |
| دوام در خم شدن | بهتر | رشته‌ها زودتر می‌شکنند |
| تشخیص | مقطعِ رشته سرخ است | اگر سرِ رشته را بخراشید، زیرش نقره‌ای است |
کابلِ جوش باید «افشانِ نرم» با رشته‌های خیلی نازک و روکشِ لاستیکی باشد تا خم شدنِ هرروزه را تحمل کند. کابلِ برقِ ساختمان برای این کار ساخته نشده است.
فیشِ اینورتر: نری و مادگی، سایز

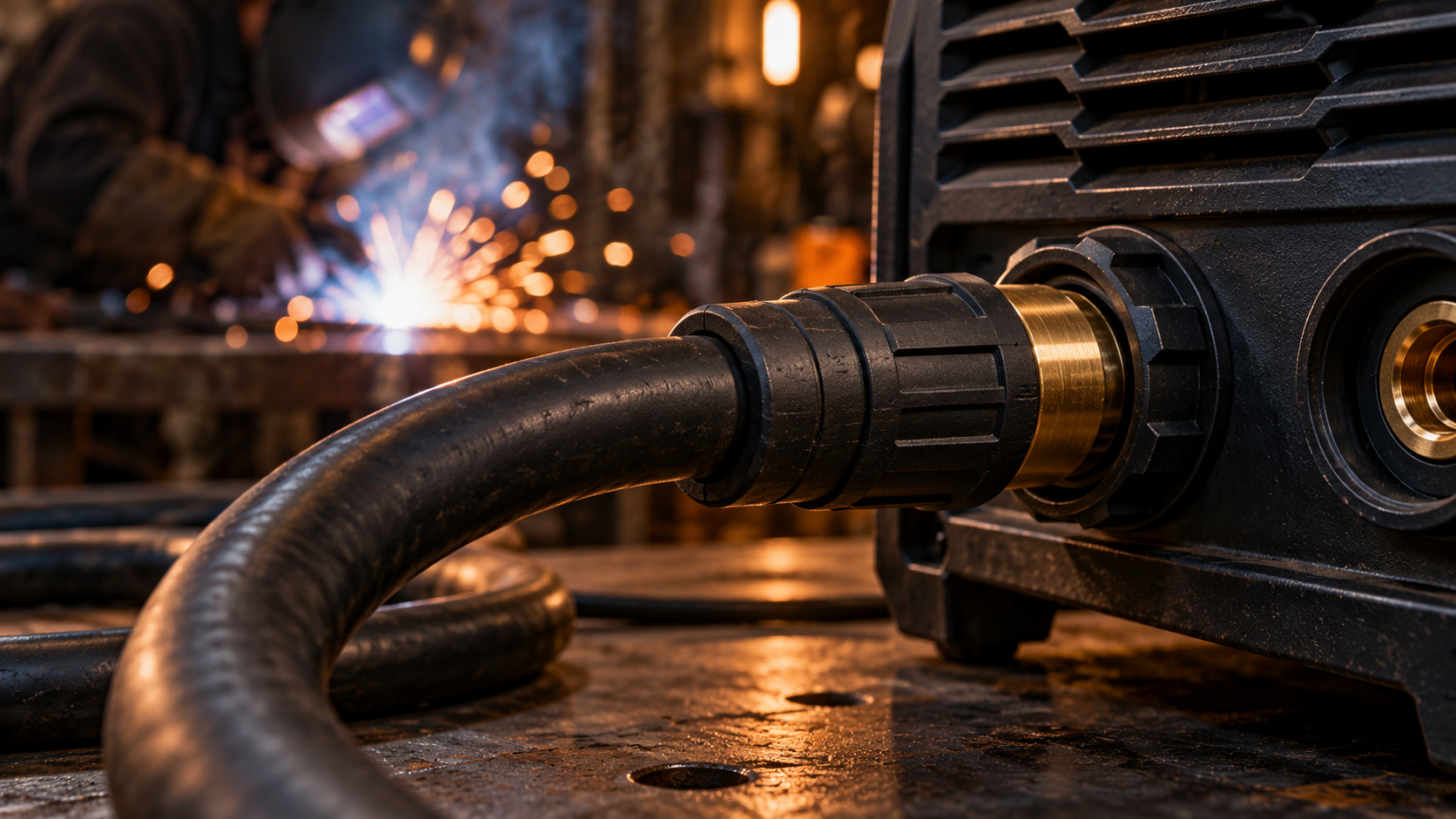

کابل با فیشِ چرخشی (معروف به فیشِ دینسه) به دستگاه وصل می‌شود: فیشِ نری سرِ کابل است و مادگی روی پنلِ دستگاه. نری را داخلِ مادگی می‌کنید و یک‌چهارم دور می‌چرخانید تا قفل شود.
| ردهٔ فیش | قطرِ پینِ نری | کابلِ مناسب | دستگاهِ معمول |
|---|---|---|---|
| ۱۰-۲۵ | حدودِ ۹ میلی‌متر | ۱۰ تا ۲۵ میلی‌مترمربع | اینورترهای کوچک تا حدودِ ۲۰۰ آمپر |
| ۳۵-۵۰ | حدودِ ۱۳ میلی‌متر | ۳۵ تا ۵۰ | دستگاه‌های ۲۵۰ تا ۴۰۰ آمپر |
| ۵۰-۷۰ و ۷۰-۹۵ | حدودِ ۱۳ میلی‌متر، بدنهٔ بزرگ‌تر | ۵۰ تا ۹۵ | دستگاهِ صنعتی |
عددی که در بازار روی فیش می‌گویند (مثلِ ۵۰ یا ۷۵) به ردهٔ کابلی اشاره دارد که فیش برای آن ساخته شده. پیش از خرید قطرِ پینِ فیشِ قبلی یا سوراخِ مادگیِ دستگاه را اندازه بگیرید؛ فیشِ پین‌کوچک در مادگیِ بزرگ قفل نمی‌شود و برعکس اصلاً جا نمی‌رود.
روشِ بستنِ فیش به کابل
- روکشِ لاستیکیِ فیش را اول روی کابل بیندازید؛ بعد از بستن دیگر جا نمی‌رود.
- سرِ کابل را به اندازهٔ عمقِ سوراخِ فیش لخت کنید و رشته‌ها را نبُرید.
- اگر غلافِ مسی همراهِ فیش هست، آن را روی رشته‌ها بکشید تا پیچ رشته‌ها را له و قطع نکند.
- کابل را تا ته داخلِ فیش ببرید و پیچِ آلن را محکم سفت کنید.
- روکش را روی فیش بکشید تا هیچ فلزِ لختی بیرون نماند.
- بعد از چند ساعت جوشکاری پیچ را دوباره سفت کنید؛ مس زیرِ پیچ کمی می‌نشیند.
نشانه‌های اتصالِ خراب
- فیش یا مادگی بعد از جوشکاری داغ است.
- پلاستیکِ دورِ مادگی روی دستگاه تغییرِ رنگ داده یا ذوب شده.
- قوس می‌پرد و با تکان دادنِ کابل قطع و وصل می‌شود.
- سطحِ پینِ فیش سیاه و آبله‌دار شده است.
فیشِ شل مقاومت می‌سازد، مقاومت گرما می‌سازد و گرما مادگیِ دستگاه را می‌سوزاند. تعویضِ فیشِ سرِ کابل بسیار ارزان‌تر از تعمیرِ پنلِ اینورتر است. گیرهٔ اتصال را هم همیشه به فلزِ تمیز و نزدیکِ محلِ جوش ببندید.
فیش‌های اینورترِ فروشگاه
| محصول | نوع |
|---|---|
| فیش مادگی اینورتر جوش ۵۰ | مادگی؛ روی دستگاه یا برای رابطِ کابل |
| فیش مادگی اینورتر جوش ۷۵ | مادگیِ ردهٔ بزرگ‌تر |
| فیش نری اینورتر جوش ۷۵ | نری؛ سرِ کابلِ انبر یا اتصال |
پرسش‌های پرتکرار دربارهٔ کابل جوش و فیش اینورتر
برای اینورتر ۲۰۰ آمپر کابل چند مناسب است؟
کابلِ مسیِ ۲۵ میلی‌مترمربع تا مجموعِ ۱۰ متر؛ برای طولِ بیشتر ۳۵.
کابل جوش ۱۶ تا چند آمپر جواب می‌دهد؟
تا حدودِ ۱۶۰ آمپر با طولِ کوتاه. برای کارِ پیوسته با آمپرِ بالاتر داغ می‌کند.
کابل جوش را تا چند متر می‌شود بلند کرد؟
هر قدر لازم باشد، به شرطی که ضخامت را هم بالا ببرید. با هر دو برابر شدنِ طول، افتِ ولتاژ هم دو برابر می‌شود.
فیش نری و مادگی چه فرقی دارند؟
نری پینِ بیرون‌زده دارد و سرِ کابل بسته می‌شود. مادگی سوراخ دارد و روی دستگاه یا سرِ کابلِ رابط است.
فیش ۵۰ و ۷۵ چه فرقی دارند؟
برای دو ردهٔ کابل و جریان ساخته شده‌اند. پیش از خرید با فیش یا مادگیِ دستگاهِ خودتان مقایسه کنید.
چرا فیشِ اینورتر داغ می‌شود؟
پیچِ کابل شل است، فیش کامل نچرخیده و قفل نشده، سطحِ تماس سوخته، یا کابل برای آن آمپر نازک است.
کابلِ انبر و کابلِ اتصال باید هم‌سایز باشند؟
بله؛ همان جریان از هر دو می‌گذرد.
